• Extracción de obstrucciones del cabezal del limpiador Direct drive.
• Extracción de obstrucciones del cabezal giratorio suave.
• Extracción de obstrucciones del minicabezal motorizado.
• Extracción de obstrucciones del tubo de entrada y la cubierta de cono

Extracción de obstrucciones del cabezal del limpiador Direct drive.

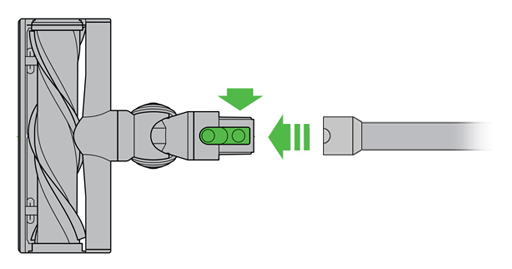

Paso 1: Extracción del cabezal del limpiador Direct drive del tubo

• Desconecta el cabezal del limpiador del tubo presionando el botón de extracción.

Paso 2: Abrir la tapa de extremo de barra de cepillo

Nota: Ten cuidado con los objetos filosos al comprobar las obstrucciones.

• Si no puedes remover una obstrucción, es posible que debas quitar la barra de cepillo.
• Usa una moneda para desbloquear el cierre marcado con un candado.

Nota: Este producto tiene cepillos de fibra de carbón. Evita el contacto con estos ya que pueden causar una leve irritación en la piel. Lávate las manos después de manipular los cepillos.

• Desliza suavemente la barra de cepillo del cabezal del limpiador.

Paso 4: Limpieza de los residuos

• Limpia cuidadosamente cualquier residuo de la barra de cepillo.

Paso 5: Colocación de la barra de cepillo

1. Desliza la barra de cepillo para colocarla nuevamente en el cabezal del limpiador, alrededor del motor. La tapa de extremo debe estar en la posición abierta, como se muestra.
2. Una vez en su lugar, gira la tapa de extremo a la posición cerrada.
3. Cierra el pasador girándolo un cuarto de vuelta en sentido horario. Asegúrate de que el pasador se gire completamente y que la barra de cepillo esté fija.
4. Vuelve a ajustar el cabezal del limpiador y prueba el equipo.

Extracción de obstrucciones del cabezal del limpiador giratorio suave

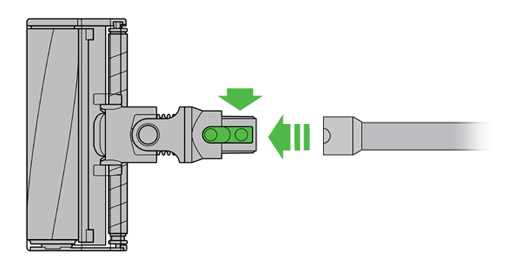

Paso 1: Extracción del cabezal del limpiador del tubo

• Desconecta el cabezal del limpiador del tubo presionando el botón de extracción.

Paso 2: Abrir la tapa de extremo de barra de cepillo

Nota: Ten cuidado con los objetos filosos al comprobar las obstrucciones.

• Si no puedes remover una obstrucción, es posible que debas quitar la barra de cepillo.
• Invierte el cabezal de limpieza de modo que la base del cabezal del limpiador quede frente a ti.

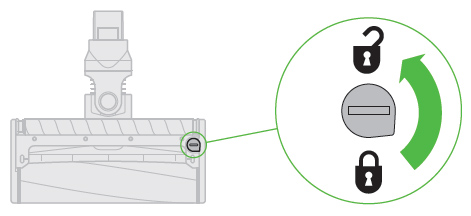

• Usa una moneda para desbloquear el cierre marcado con un candado.

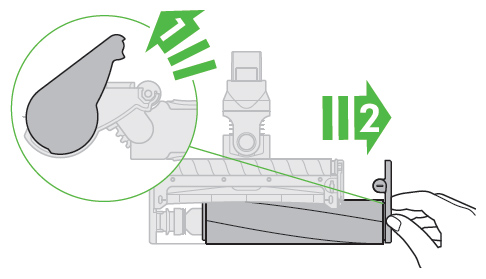

Paso 3: Extracción de la barra de cepillo

Nota: Este producto tiene cepillos de fibra de carbón. Evita el contacto con estos ya que pueden causar una leve irritación en la piel. Lávate las manos después de manipular los cepillos.

1. Gira la tapa de extremo a la posición de abertura.
2. Desliza suavemente la barra de cepillo grande para extraerla del cabezal del limpiador.
3. Quita la tapa de extremo de la barra de cepillo.

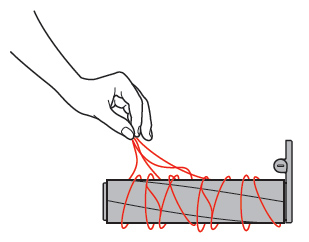

Paso 4: Limpieza de los residuos

• Limpia cuidadosamente cualquier residuo de la barra de cepillo.

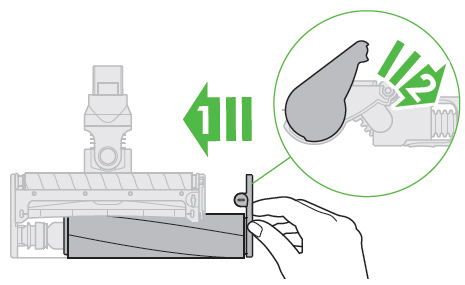

Paso 5: Colocación de la barra de cepillo

1. Desliza la barra de cepillo grande para colocarla nuevamente en el cabezal del limpiador, alrededor del motor.
2. La tapa de extremo debe estar en la posición abierta, como se muestra.
3. Una vez en su lugar, gira la tapa de extremo a la posición cerrada.

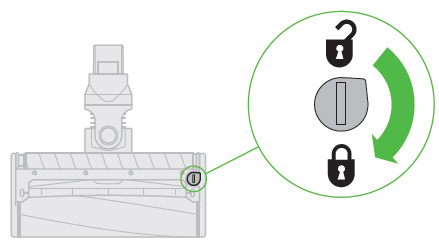

Paso 6: Cierre de la tapa de extremo de la barra de cepillo

• Cierra el pasador girándolo un cuarto de vuelta en sentido horario. Asegúrate de que el pasador se gire completamente y que la placa base y la barra de cepillo estén fijos.
• Vuelve a ajustar el cabezal del limpiador y prueba el equipo.

Extracción de obstrucciones del minicabezal motorizado

Paso 1: Abrir la tapa de extremo de barra de cepillo

• Ten cuidado con los objetos filosos al comprobar las obstrucciones.
• Si no puedes remover una obstrucción, es posible que debas quitar la barra de cepillo.
• Usa una moneda para desbloquear el cierre marcado con un candado.

Paso 2: Extracción de la barra de cepillo

• Extrae cuidadosamente la barra de cepillo y quita cualquier residuo.

Paso 3: Colocación de la barra de cepillo

• Reemplaza la barra de cepillo y asegúrala ajustando el pasador.
• Comprueba que esté firme antes de poner el equipo en funcionamiento.
• Vuelve a ajustar el minicabezal motorizado y prueba el equipo.

Extracción de obstrucciones del tubo de entrada y la cubierta de cono

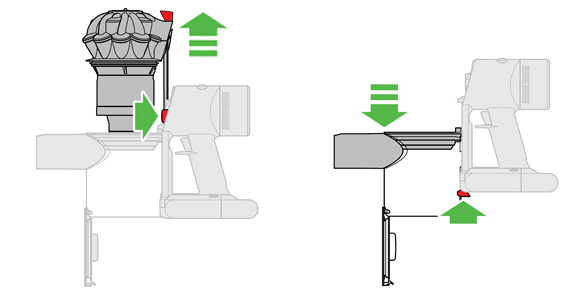

Paso 1: Quitar el recipiente transparente del ciclón

Para liberar el recipiente transparente del ciclón:

1. Sostén el equipo por el asa, tira la palanca roja hacia atrás y levanta el ciclón para liberarlo. Continúa hasta que la base del recipiente se abra completamente.
2. Presiona el retén de liberación de recipiente rojo ubicado en la parte trasera del conjunto del recipiente transparente.
3. Quita el recipiente transparente con cuidado.

Paso 2: Limpieza del recipiente transparente

• Limpia el recipiente transparente con un paño húmedo únicamente.
• No uses detergentes, ceras o ambientadores para limpiarlo.
• No lo coloques en el lavavajillas.

Paso 3: Limpieza de la cubierta de ciclón

• Limpia la cubierta de ciclón con el cepillo del accesorio multifunción para quitar las pelusas y el polvo.
• No sumerjas toda la unidad de ciclón en agua ni viertas agua en los ciclones.

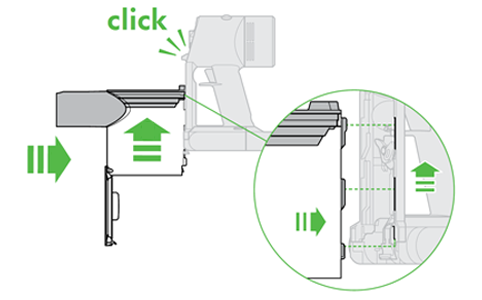

Paso 4: Colocación del recipiente transparente

• Asegúrate de que el recipiente transparente esté completamente seco antes de volver a colocarlo.
• Para volver a colocar el recipiente transparente, tira de éste hacia arriba en el cuerpo principal del equipo. Hará clic en el lugar.

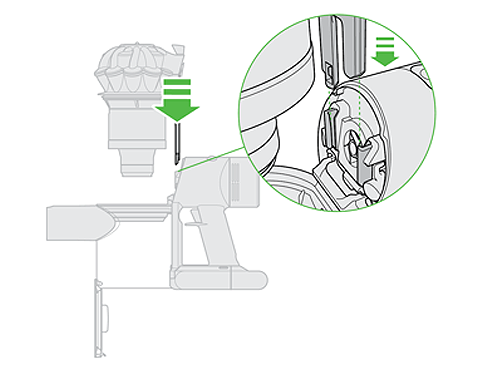

Paso 5: Reajuste del ciclón

• Coloca las ruedecillas del ciclón en las ranuras del cuerpo principal.
• Desliza el ciclón completamente, hasta que haga clic en el lugar.

Paso 6: Cierra la base del recipiente

• Cierra la base del recipiente transparente hasta que haga clic en su lugar y esté firme.
